Brand Name: STJF
Origin: Mainland China
Condition: New
Type: Voltage Regulator
Supply Voltage: 5V
Dissipation Power: ...
is_customized: Yes
Operating Temperature: -40?~+80?
Application: Computer
Package: DIY Module

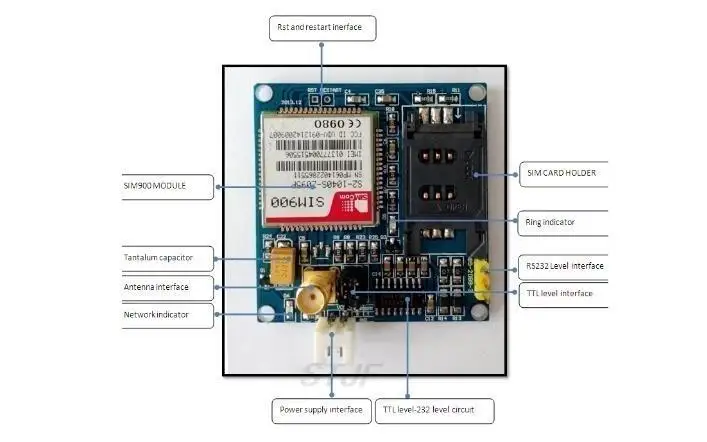

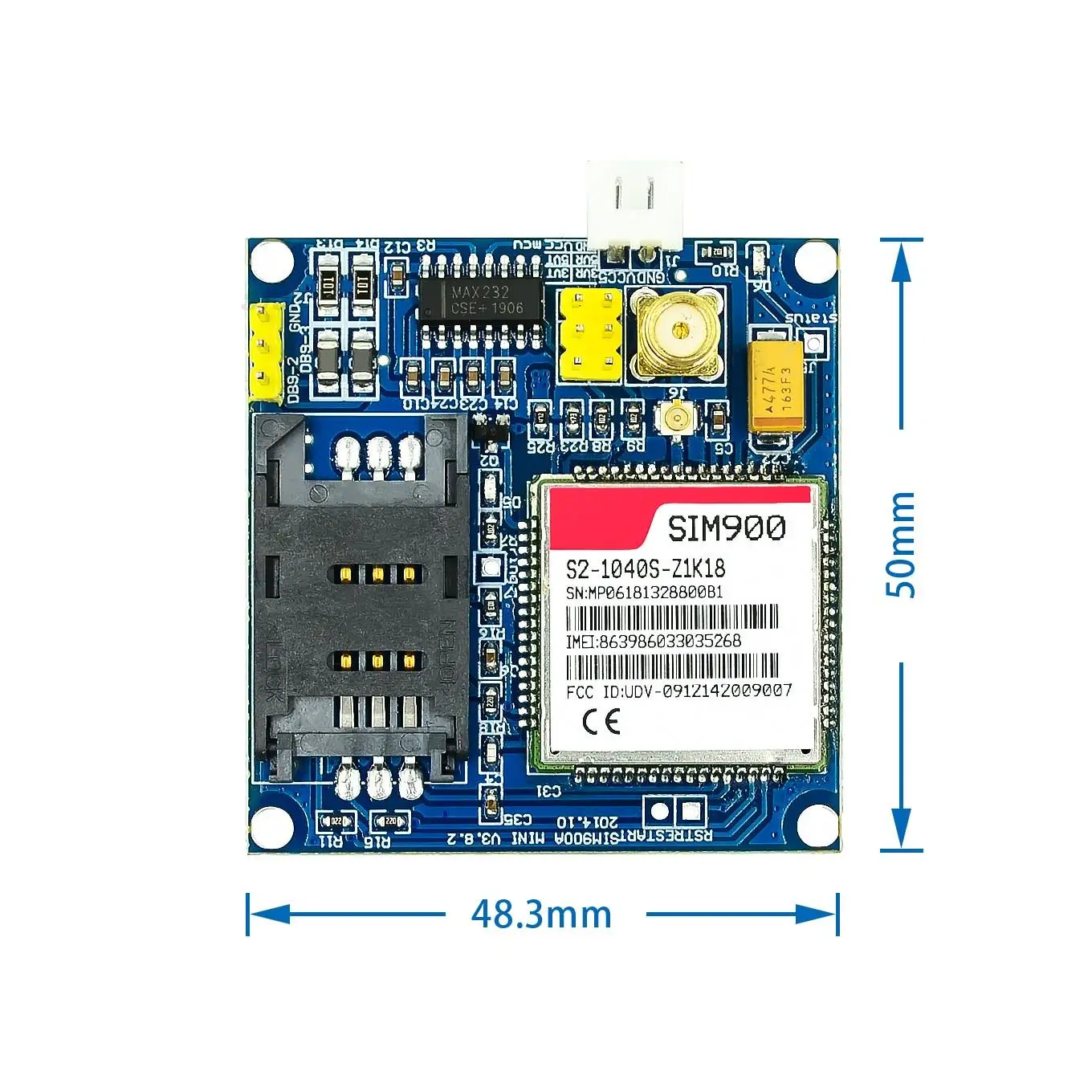

Características:As duas configurações de interface de fonte de alimentação integradas, fonte de alimentação VCC5 5V, interface VCC4, fonte de alimentação de 3,5--4,5V, inicialização automática opcional (padrão) e início de controle.A interface de antena SMA integrada (padrão) e IPXmini, interface SIM900A reservada reinicialização.O tamanho do módulo é 49*50, todos os dispositivos novos e originais.O computador pode fornecer fonte de alimentação do módulo USB de depuração inicial do computador, uma quantidade muito grande de dados sob a condição da corrente recomendada superior a 1A.Dezenas de dados MA em espera podem ser configurados para fornecer dormência e dormência de baixa potência de 10MA.Suporte 2, cartão de telefone celular 3,4G.O circuito da porta serial: suporte para microcomputador de chip único de 3,3 V.Suporte para porta serial TTLMicrocomputador de chip único de 3,3 e 5V.O circuito do cartão SIM para aumentar o chip ESD SMF05C.Circuito de antena: garante curto e reto, de modo a garantir a intensidade do sinal.Marca de impressão de tela de exibição PCB: cada interface, desenvolvimento conveniente duas vezes, o hardware SIM900/A segue completamente o design quando o manual de design.Duas interfaces de fonte de alimentação: VCC5, 5V DC acima de 1A.A fonte de alimentação 5V do computador pode ser USB do primeiro computador.Circuito de dados longo DC acima de 5V1A recomendado maior.Fonte de alimentação VCC4, 3,5--4,5 V, ibid., adequada para bateria de lítio.Pino de controle todos os cabos.Um nível TTL, compatível com 3,3V e 5V.As duas interfaces de antena, a cabeça reta SMA padrão, conector para antena IPXmini.Uma interface de fala, a forma como interface Mike.A interface de controle da descrição de cada pino:GND - GNDSIMR SIM900A RXD, nível TTL, não pode ser conectado diretamente ao nível 232SIMT SIM900A TXD, nível TTL, não pode ser conectado diretamente ao nível 232RST - Redefinição SIM900A, ativo baixoVCC_MCU quando o módulo SIM900A e comunicação de nível TTL de 5V, este pino é conectado a DC 5V; quando o nível de comunicação do SIM900A e TTL de 3,3V, este pino é conectado a DC 3.3V.VCC5----Entrada DC 5V.VCC4------Entrada DC3.5--4.5 Recursos integrados:Circuito de porta serial (com proteção)Circuito de interface de antena (porta fêmea dobrada SMA)Circuito do cartão SIM (inversão do slot SIM)4*3.5 furo de fixação 4pcsTerminal de saída de porta serial SIM900A Especificações:Tamanho: 49mm x 47mmPeso líquido: 28gPeso: 38g Pacote incluído:1 kit SIM900A V4.01x cabo de alimentação1x Antena

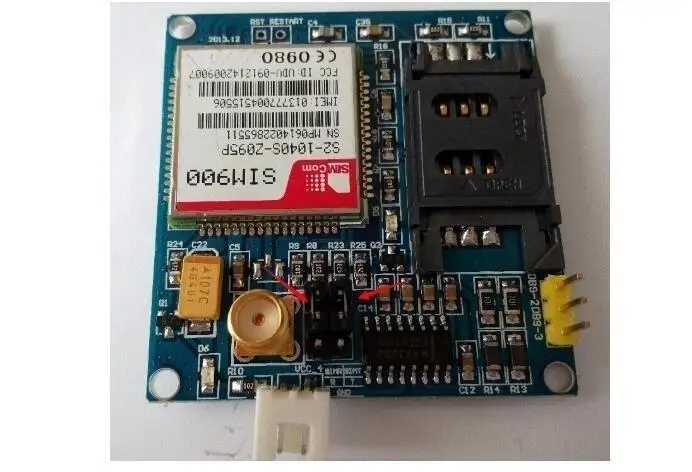

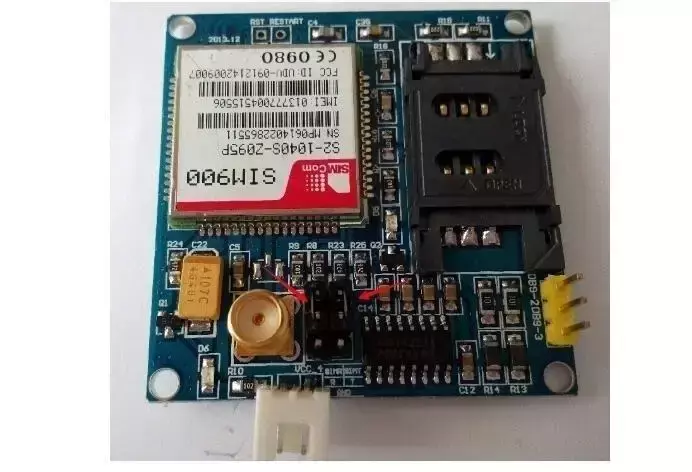

Antes de usar a interface de nível RS232, conecte os quatro pinos conforme mostrado abaixo.

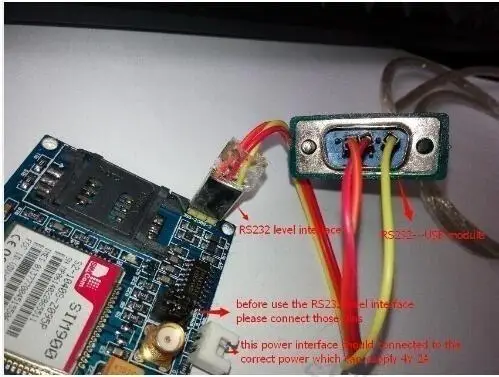

Você pode conectar o molde sim900 ao PC usando um microfone USB - RS232 conforme mostrado abaixo.

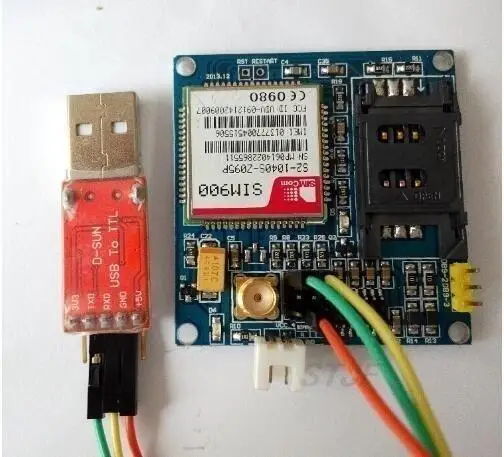

Você pode conectar o módulo sim900 ao PC usando um módulo USB—TTL conforme mostrado abaixo.
Observe que a tensão da fonte de alimentação deve ser de 3,7 a 4,2 V e pode fornecer 2A ou mais
